Когда-то увидел крутые накладки на порогах, интересно перемигивались, вообщем красиво. Но они стоят немало, плюс доставка и как минус — их только две (на передние двери). Не хотелось выкидывать 350$ за бесполезную цацку, но захотелось сделать ее самому.

Заказал себе обычные, которые просто светятся. Накладки на передние двери содержат 12 светодиодов и равномерно освещают надпись.

Накладка с подсветкой на пороги своими рукамиНакладка с подсветкой своими руками

Диодная пластина 12-вольтовая, поэтому надо распилить дорожки чтобы иметь возможность персонального управления каждым светодиодом.

Накладка с подсветкой на пороги

Чтобы получить желаемые эффекты, кроме 12 светодиодов, нам еще надо МК, который будет всем заруливать и конвертор напряжения, который позволит работать МК от бортовой сети автомобиля.
Итого имеем следующую схему:


Накладка с подсветкой на пороги схема

.

Накладка с подсветкой на пороги фото

Никогда ранее не имел практики с МК. Спасибо огромное хорошим людям за ценные советы, подсказки и программатор. Код писался и тестировался на монтажной плате. (Код на С, за основу взят этот код).

Решил сделать «порт для программатора», потому что вся схема заливалась силиконом. Теперь в будущем легко можно перепрошить — увеличить время задержки срабатывания, поменять эффекты и тд.

Хотел схитрить и сначала вывел только 4 провода, но МК отказался прошиваться при внешнем питании. Пришлось припаять еще два для питания (от USB программатора). Потом мне обьяснили, что достаточно только «земли».

Схема залита силиконом

Накладка с подсветкой на пороги своими руками

Чтобы светодиоды не отсвечивали внутрь порога, наклеена изолента. Заодно схема проклеена поверху — так эстетичнее выглядит и какая-никакая дополнительная защита.

Накладка с подсветкой на пороги своими руками

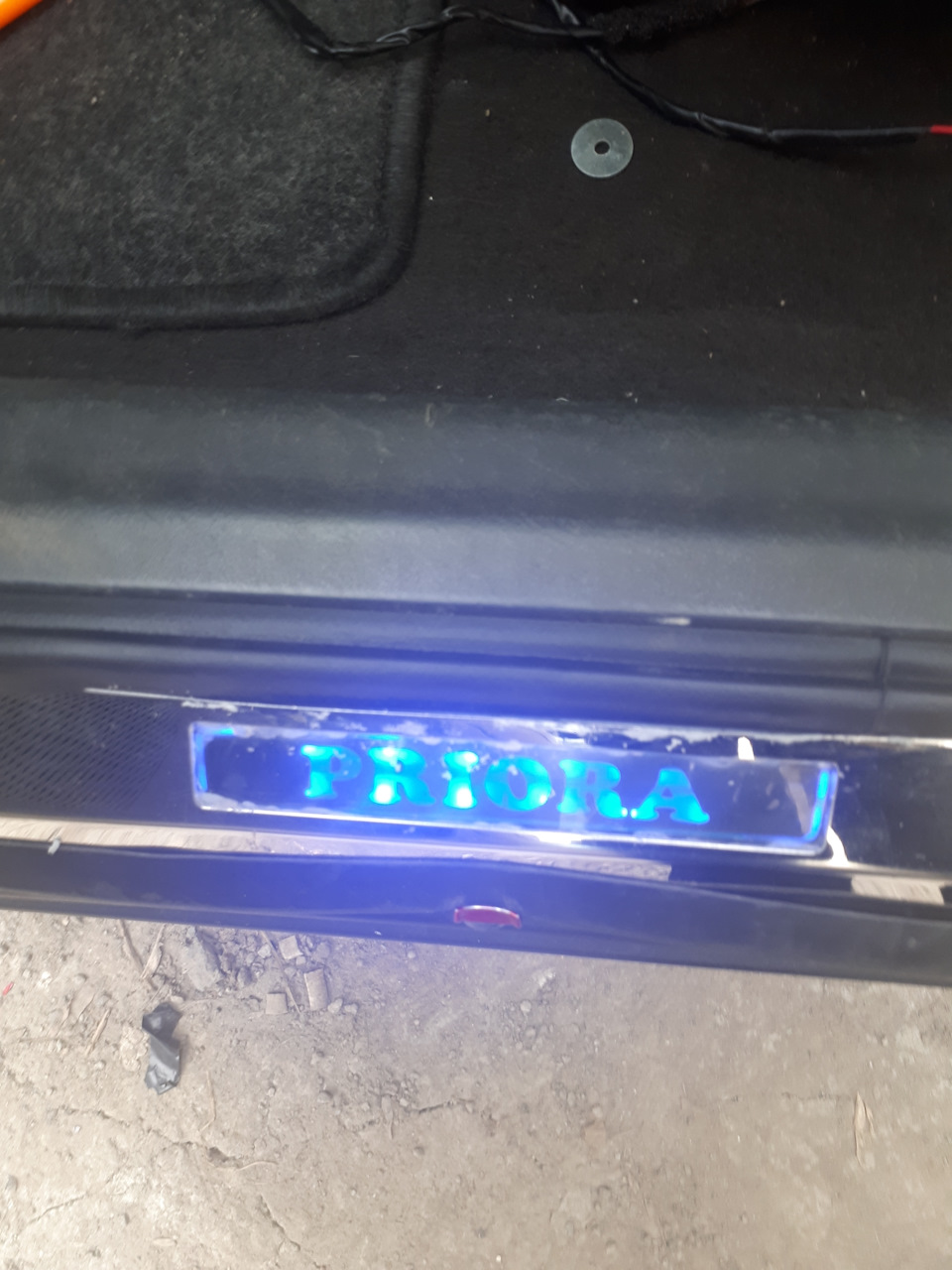

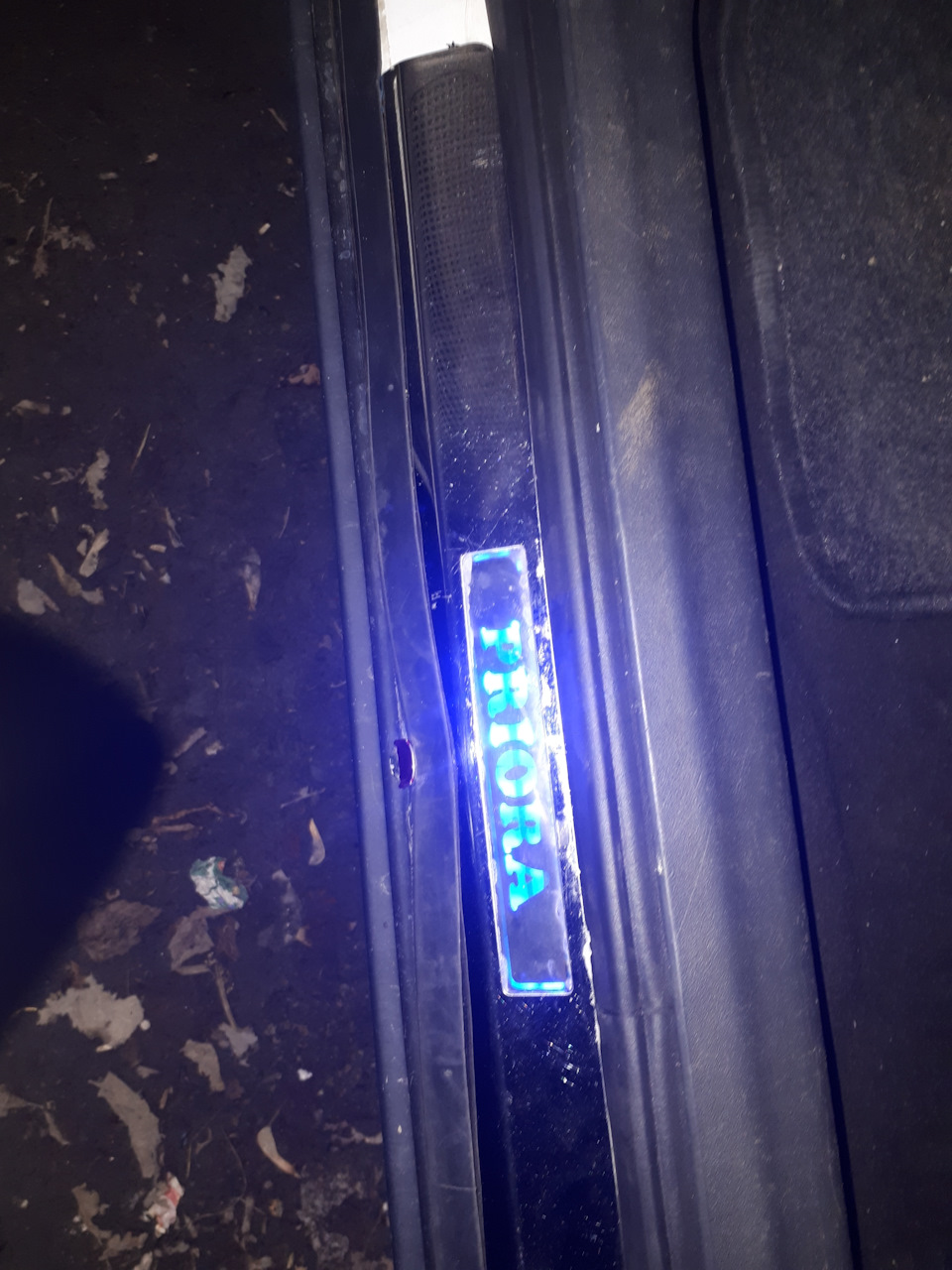

Подключаем и получаем следующее:

С задержкой 0.5с (показалось мало, уже перепрошил на 0,75) стартуют эффекты. Повторяются 3 раза. Затем еще раз бежит туда-сюда («эффект сканера»). Ждет одну минуту, 3 раза пульсирует и плавным сгасанием выключается навсегда.

.

UPD: ссылка на схему, РСВ, код — СКАЧАТЬ…

Автор;  Александр Шлома  с.Вертиевка
